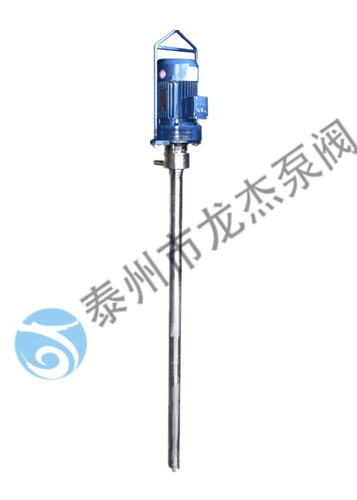

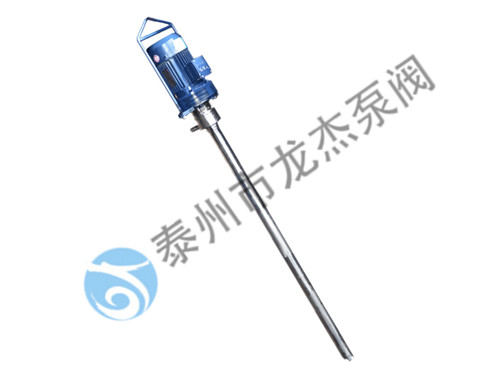

一、L型立式單螺桿泵概述
此款泵為立式,可直接插入罐體中,用于對超高粘度物料的輸送,解決了臥式螺桿泵因粘度太大而自吸能力弱的特點, 進出口形式可選配卡箍快裝式、法蘭式、內螺紋、外螺紋、活接頭, 泵體可定做耐高溫型,保溫型,水冷卻型。泵體材質可分為:鑄鐵、不銹鋼304、不銹鋼316、316L,按實際介質要求選擇。
立式螺桿泵特殊的工作形腔能輸送介質中含有懸浮的硬,軟固體顆粒和長纖維(或固體是多棱尖角,高磨損顆粒)和長纖維或夾帶氣體的介質(液,固,氣三相)。
二、立式螺桿泵適用介質
1,固體顆粒度大小與各型號泵“轉子”偏心有關。
2,固體濃度按體積濃度,可達40%(如粉狀微粒可達70%)。
3,纖維長度與各型號泵“轉子”導程有關,允許最長纖維介質粘度高達1,000,000 mpa.s(cp)物料可以有效輸送。該立式螺桿泵具有自吸引特性:能將液態介質通過管路自吸引上來,高度可達6-8.5米。立式螺桿泵產品獨創性能,泵在輸液的同時,也可以無級調節爆氣(沖氣)作業(把用戶各種氣體和殺菌氣體等補充或合成到介質中去)。通過螺桿泵輸又爆氣又使介質中各種成份共溶。
此款泵為立式,可直接插入罐體中,用于對超高粘度物料的輸送,解決了臥式螺桿泵因粘度太大而自吸能力弱的特點, 進出口形式可選配卡箍快裝式、法蘭式、內螺紋、外螺紋、活接頭, 泵體可定做耐高溫型,保溫型,水冷卻型
泵體材質可分為:鑄鐵、不銹鋼304、不銹鋼316、316L,按實際介質要求選擇。
三、立式螺桿泵優點
立式螺桿泵轉速和流量是線性關系,泵可定轉速而定流量。也可無級調速或多級變速來滿足用戶各種特性的要求,流量精度(±1%),可作為計量泵用于實驗室,配藥,配料等。
壓力(揚程)生成與“定子”螺旋導程(T)有關,一個導程(T)輸出壓力為0.6 Mpa(6 0米揚程)壓差級,二個導程為二級泵壓力為1.2Mpa(1 2 0米揚程)。
根據工況需要任何一種型號都可以制造成,立式,斜置式,可移小車載式等型式的泵。
該泵另件少,結構不復雜,所以折卸,維修簡單,即使初次使用也可在短期內容易掌握。
該泵因“一定子”是彈性體而“轉子”是金屬材質制成,所以泵不可以在無介質狀態下干運轉而損壞泵的液力部件。
四、立式螺桿泵性能
流量由0.9 5~1 0 3 (m3/h)。
輸出壓力常規產品為0.6 Mp a(6 0米楊程)。
常規耐溫>8 0o,用戶特需可達1 1 0 o
根據用戶介質及物性,“定子、轉子、護套”及過流另、部件,本公司經多年研制具有較完整的材質體系供選用。
五、立式螺桿泵的軸封
1.各種材質的填料密封。
2.各種密封材質的動、靜環的單、雙端面機機密封。
本公司還可為用戶特需的穩壓或引流等付加裝置設計和配套供貨
|
