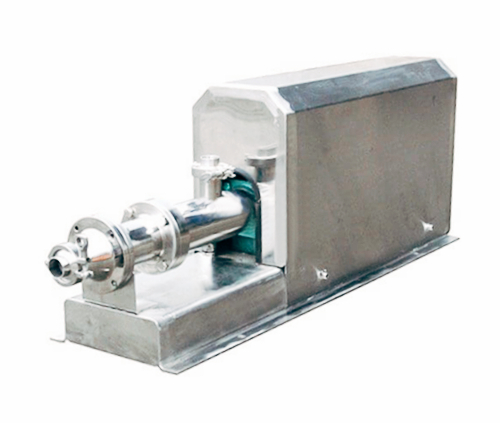

G型衛生級單螺桿泵基本工作原理與G系列單螺桿泵一致。G型衛生級螺桿泵主要改進處在于根據國標對泵與物料接觸表面進行拋光處理,采用304、316等耐腐蝕性能較高的奧氏體不銹鋼材質。
G型單螺桿泵最大允許顆粒直徑和纖維長度
泵規格 |
G20 |
G25 |
G35 |
G40 |
G50 |
G70 |
G85 |
G105 |
G135 |
最大允許顆粒直徑 |
3.5 |
4.5 |
5.7 |
7.1 |
9 |
11.4 |
14.3 |
17.9 |
22.8 |
最大允許纖維長度 |
20 |
26 |
32 |
40 |
51 |
64 |
80 |
102 |
128 |

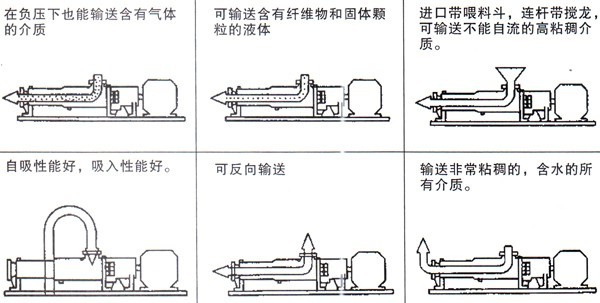

G型單螺桿泵物料輸送方式解析圖
G型單螺桿泵可能會出現的故障解析
G型單螺桿泵故障
|
單螺桿泵故障原因
|
單螺桿泵故障排除方法
|
1、單螺桿泵不能起動 |
a、新泵轉、定子配合過緊
b、電壓、電流太低
c、介質粘度過高 |
a、用工具人力幫助轉動幾圈
b、檢查、調整
c、稀釋料液 |
2、單螺桿泵不出液 |
a、旋轉方向不對
b、吸入管路有問題
c、介質粘度過高
d、轉、定子損壞或傳動部件損壞
e、泵內導物堵塞 |
a、調整方向
b、檢查泄漏,打開進出口閥門
c、稀釋料液
d、檢查更換
c、排除更換 |
3、單螺桿泵流量達不到 |
a、管路泄漏
b、閥門未全部打開或局部堵塞
c、轉速太低
d、轉、定子磨損 |
a、檢查修理管路
b、打開全部閥門、排除堵塞物
c、調整轉速
d、更換損壞另件 |
4、泵壓力達不到 |
a、轉子、定子磨損 |
a、更換轉、定子 |
5、單螺桿泵電機過熱 |
a、電機故障
b、出口壓力過高,電機超載
c、定子燒壞或粘在轉子上 |
a、檢查電機、電壓、電流、電頻
b、檢查揚程,開足出口閥門,排除阻塞
c、更換損壞件 |
6、泵流量壓力急劇下降 |
a、管道突然堵塞或泄漏
b、定子磨損惡劣
c、液體粘度突然改變
d、電壓突然下降 |
參照以下幾項,逐項排除 |
7、軸密封處大量泄漏液體 |
a、軟填料磨損
b、機械密封損壞 |
a、壓緊或更換填料
b、修復或更換 |
|
